รายละเอียดสินค้า:
การชำระเงิน:
|
| วัสดุ:: | อลูมิเนียมอัลลอยด์ | แบบอย่าง:: | BD 100+-300+ |
|---|---|---|---|
| ยี่ห้อ:: | แอตลาส คอปโก้ | โหมดระบายความร้อน:: | การล้างข้อมูลหรือการล้างข้อมูลเป็นศูนย์ |
| ความดันลดลง:: | 0.2 บาร์(e) 2.9 Psig | วาล์ว:: | วาล์วสแตนเลส |
| เน้น: | Twin Tower Decadent Air Dryer,อลูมิเนียมไดร์เป่าอากาศเสื่อม,เครื่องเป่าดูดความชื้น Twin Tower แบบไม่ใช้ความร้อน |
||

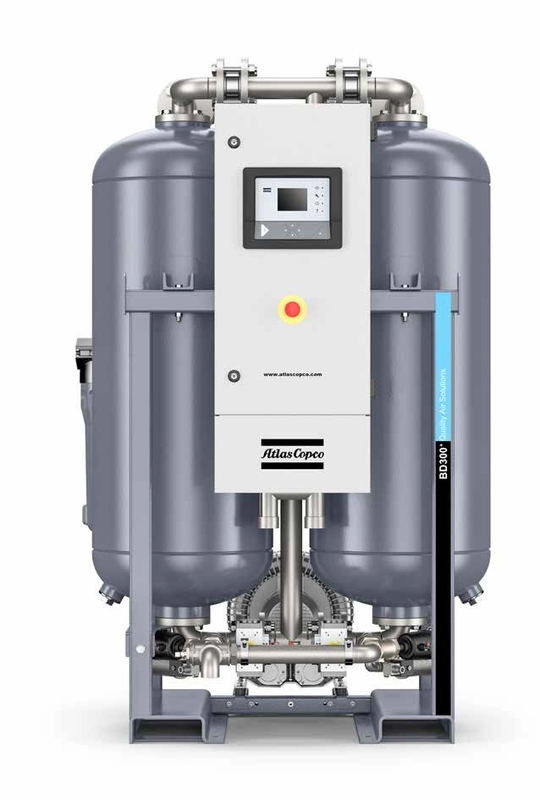

ATLAS COPCO BD 100+-300+ เครื่องเป่าลมแห้ง การบำบัดอากาศ
เครื่องดูดความชื้นทำงานอย่างไร
เครื่องทำแห้งแบบใช้สารดูดความชื้นประกอบด้วยสองอาคารซึ่งเต็มไปด้วยสารดูดความชื้นอากาศอัดเปียกจะผ่านสารโดยตรง ซึ่งจะดูดซับความชื้นสารดูดความชื้นมีความสามารถในการดูดซับที่จำกัดก่อนที่จะต้องทำให้แห้งดังนั้นการออกแบบหอคอยคู่ขณะที่หอหนึ่งกำลังทำให้อากาศแห้ง อีกหอหนึ่งกำลังสร้างใหม่
Atlas Copco นำเสนอเครื่องทำลมแห้งแบบดูดความชื้น 2 ประเภท ได้แก่ เครื่องเป่าแบบเป่าลมรุ่น BD+ (ศูนย์) และเครื่องทำลมแห้งแบบไม่ใช้ความร้อนรุ่น CD(+)ความแตกต่างอยู่ในกระบวนการสร้างใหม่
1. การทำให้แห้ง
อากาศอัดแบบเปียกไหลขึ้นด้านบนผ่านสารดูดความชื้นแบบดูดซับจากล่างขึ้นบน (1)
2. การฟื้นฟู
เครื่องดูดความชื้นแบบไม่ใช้ความร้อน – CD+:
อากาศแห้งจากทางออกของหอทำให้แห้งจะขยายตามความดันบรรยากาศและส่งผ่านสารดูดความชื้นอิ่มตัว บังคับให้ความชื้นที่ดูดซับไว้ออก (2 และ 4)
หลังจากดูดออกแล้ว วาล์วเป่าจะปิดและภาชนะจะถูกเพิ่มแรงดันอีกครั้ง
โบลเวอร์ (ศูนย์) ไล่สารดูดความชื้นให้แห้ง – BD+:
เครื่องเป่าลม (5) ใช้อากาศโดยรอบและเป่าผ่านเครื่องทำความร้อนภายนอก (6)จากนั้นอากาศที่ร้อนจะถูกส่งผ่านสารดูดความชื้นที่อิ่มตัว (2) เพื่อบังคับให้ความชื้นที่ดูดซับออกมา
3. การระบายความร้อน (BD+)
BD+ พร้อมการล้างข้อมูล:
หลังจากขั้นตอนการให้ความร้อน สารดูดความชื้นจะถูกทำให้เย็นลงโดยการขยายอากาศอัดแห้งออกจากทางออกของถังดูดซับ
หอคอยที่เปิดใช้งานใหม่อย่างร้อนแรง
BD+ ที่ไม่มีการกำจัด:
หลังจากขั้นตอนการทำความร้อน เครื่องเป่าลมจะรับอากาศแวดล้อมและส่งผ่านหอคอยที่เปิดใช้งานใหม่จากล่างขึ้นบน
4. การสลับ
หลังจากการสร้างใหม่ การทำให้แห้งจะเปลี่ยนจากหอคอยอิ่มตัวไปยังหอคอยที่สร้างใหม่ (3)
BD 100+-300+
ประสิทธิภาพระดับพรีเมียมและความคุ้มค่า
1 สารดูดความชื้นที่มีคุณภาพ
• สารดูดความชื้นซิลิกาเจลที่มีการดูดซับสูงต้องการพลังงานกระตุ้นน้อยกว่าสารทำให้แห้งอื่นๆ
• เตียงดูดความชื้น 2 ชั้นพร้อมชั้นล่างกันน้ำช่วยปกป้องชั้นบนที่มีประสิทธิภาพสูง
• จุดน้ำค้างแรงดัน -40°C/-40°F ตามมาตรฐาน (เลือกได้ -70°C/-100°F)
• สารดูดความชื้นพิเศษถึง 30% เพื่อมอบประสิทธิภาพที่สม่ำเสมอแม้ในสภาวะที่รุนแรง เช่น อุณหภูมิสูงและโอเวอร์โหลดชั่วคราว
2 วาล์วสแตนเลส
วาล์วผีเสื้อสแตนเลสประสิทธิภาพสูงพร้อมแอคทูเอเตอร์ช่วยให้มั่นใจได้ถึงอายุการใช้งานที่ยาวนาน
3 ฮีตเตอร์ความหนาแน่นวัตต์ต่ำ
• ดีไซน์สแตนเลสช่วยยืดอายุการใช้งาน
• เครื่องทำความร้อนถูกติดตั้งไว้ในท่อที่หุ้มฉนวนเพื่อการตั้งค่าที่ประหยัดพลังงาน
• มีภาชนะหุ้มฉนวนเป็นตัวเลือกเพื่อลดการสูญเสียความร้อนเพิ่มเติมและเพิ่มประสิทธิภาพโดยรวม (มาตรฐานในรุ่น -70 °C/-100 °F)
4 ท่อสังกะสีพร้อมข้อต่อหน้าแปลน
• ท่อหน้าแปลนช่วยลดความยุ่งยากในการบำรุงรักษาและลดความเสี่ยงของการรั่วไหล
• ขนาดท่อได้รับการปรับให้เหมาะสมเพื่อให้แน่ใจว่าแรงดันตกคร่อมต่ำเพื่อการประหยัดพลังงานสูงสุด
5 ตัวกรอง
• ตัวกรองล่วงหน้าป้องกันการปนเปื้อนของน้ำมันเพื่อเพิ่มอายุการใช้งานของสารดูดความชื้น
• ตัวกรองหลังปกป้อง airnet จากฝุ่นสารดูดความชื้นและการปนเปื้อนของเครือข่าย
• สามารถติดตั้งได้โดยตรงที่ทางเข้าและทางออกของเครื่องอบผ้าเพื่อให้แรงดันตกคร่อมต่ำ
• ประกอบและบำรุงรักษาง่ายไม่จำเป็นต้องต่อท่อและตัวกรองเพิ่มเติม
6 ระบบควบคุมและตรวจสอบขั้นสูง
• ติดตั้งภายในตู้ IP54 เพื่อการเดินสายที่ง่ายดายและปลอดภัย
• ตรวจสอบพารามิเตอร์ทั้งหมดเพื่อให้แน่ใจว่ามีความน่าเชื่อถือสูงสุด
7 การสลับขึ้นอยู่กับจุดน้ำค้าง
• การตรวจสอบจุดน้ำค้างแรงดันจริง (ไฮโกรมิเตอร์)
• จุดน้ำค้างแรงดัน (และสัญญาณเตือน)
• เครื่องอบผ้าจะเปลี่ยนเป็นหอถัดไปเมื่อสารดูดความชื้นอิ่มตัวแล้วเท่านั้น โดยวัดจากเซ็นเซอร์จุดน้ำค้างในระหว่างการขยายเวลารอบนี้ เครื่องทำแห้งจะไม่ใช้อากาศที่เป่าออก ส่งผลให้การใช้พลังงานลดลงอย่างมาก
8 การออกแบบที่แข็งแกร่งและกะทัดรัด
• โครงรถมาตรฐาน พร้อมช่องสำหรับรถยกและตายกเพื่อการจัดการที่ง่ายดาย
• ภาชนะกว้างช่วยให้แน่ใจว่าความเร็วลมต่ำและเวลาสัมผัสนานขึ้น
• หน้าแปลนที่เชื่อมต่อภาชนะจะรวมเข้ากับเปลือกด้านบนและด้านล่าง ทำให้ความสูงรวมของหน่วยลดลง
ข้อกำหนดทางเทคนิค
ข้อกำหนดทางเทคนิค
| พิมพ์ | โหมดทำความเย็น | การใช้พลังงานโดยเฉลี่ย |
ความจุขาเข้า 100 ปอนด์ |
แรงดันตกไม่รวมตัวกรอง | ขนาดตัวกรอง | ขนาด (ยาว x กว้าง x สูง) | น้ำหนัก | |||||||
| กรองล่วงหน้า | ||||||||||||||
| กิโลวัตต์ | แรงม้า | ลิตร/วินาที | ม.3/ชม | cfm | เปลือย) | psig |
0.01 มม 0.01 แผ่นต่อนาที |
1 มม | มม | นิ้ว | กิโลกรัม | ไอบีเอส | ||
| บีดี100+ | ล้าง | 3 | 4.0 | 100 | 360 | 212 | 0.20 | 2.9 | ยูดี140+ | DDp130+ | 1131 x 896 x 1855 | 45 x 35 x 73 | 394 | 869 |
| บีดี150+ | ล้าง | 3 | 4.0 | 150 | 540 | 318 | 0.20 | 2.9 | ยูดี180+ | DDp170+ | 1311 x 966 x 1891 | 52 x 38 x 74 | 511 | 1127 |
| บีดี185+ | ล้าง | 5 | 6.7 | 185 | 666 | 392 | 0.20 | 2.9 | ยูดี220+ | DDp210+ | 1311 x 966 x 1891 | 52 x 38 x 74 | 547 | 1206 |
| บีดี250+ | ล้าง | 5.5 | 7.4 | 250 | 900 | 530 | 0.20 | 2.9 | ยูดี310+ | DDp310+ | 1444 x 1098 x 1969 | 57 x 43 x 78 | 689 | 1519 |
| บีดี300+ | ล้าง | 5.5 | 7.4 | 300 | 1080 | 636 | 0.20 | 2.9 | ยูดี310+ | DDp310+ | 1434 x 1123 x 2006 | 56 x 44 x 79 | 777 | 1713 |
| บีดี 100+ZP | การล้างข้อมูลเป็นศูนย์ | 3 | 4.0 | 100 | 360 | 212 | 0.20 | 2.9 | ยูดี140+ | DDp130+ | 1131 x 840 x 1690 | 45 x 33 x 67 | 346 | 763 |
| BD 150+ZP | การล้างข้อมูลเป็นศูนย์ | 3.4 | 4.6 | 150 | 540 | 318 | 0.20 | 2.9 | ยูดี180+ | DDp170+ | 1311 x 971 x 1706 | 52 x 38 x 67 | 457 | 1008 |
| บีดี185+ZP | การล้างข้อมูลเป็นศูนย์ | 5 | 6.7 | 185 | 666 | 392 | 0.20 | 2.9 | ยูดี220+ | DDp210+ | 1311 x 971 x 1706 | 52 x 38 x 67 | 496 | 1093 |
| บีดี 250+ZP | การล้างข้อมูลเป็นศูนย์ | 6.4 | 8.6 | 250 | 900 | 530 | 0.20 | 2.9 | ยูดี310+ | DDp310+ | 1444 x 1002 x 1791 | 57 x 39 x 71 | 632 | 1393 |
| บีดี 300+ZP | การล้างข้อมูลเป็นศูนย์ | 6.4 | 8.6 | 300 | 1080 | 636 | 0.20 | 2.9 | ยูดี310+ | DDp310+ | 1434 x 1088 x 1828 | 56 x 43 x 72 | 736 | 1623 |
เงื่อนไขอ้างอิง BD + : ข้อมูลประสิทธิภาพตามมาตรฐาน ISO 7183:2007
อุณหภูมิอากาศเข้าของคอมเพรสเซอร์: 35°C/100°F
ความชื้นสัมพัทธ์ขาเข้า: 100%
เงื่อนไขอ้างอิง BD + ZP (Zero Purge):
ข้อมูลประสิทธิภาพตามมาตรฐาน ISO 7183:2007
อุณหภูมิอากาศแวดล้อม: 25°C/77°F
ความชื้นสัมพัทธ์ในอากาศแวดล้อม: 60%
| พิมพ์ |
