รายละเอียดสินค้า:
การชำระเงิน:
|
| วัสดุ:: | อลูมิเนียมอัลลอยด์ | แบบอย่าง:: | ซีดี25-260 |
|---|---|---|---|
| ยี่ห้อ:: | แอตลาส คอปโก้ | โหมดระบายความร้อน:: | การล้างข้อมูลหรือการล้างข้อมูลเป็นศูนย์ |
| ความดันลดลง:: | 0.2 บาร์(e) 2.9 Psig | วาล์ว:: | วาล์วสแตนเลส |
| เน้น: | ปั๊มใบพัดหมุนอลูมิเนียม,ปั๊มใบพัดโรตารี่ที่เสถียร,เครื่องเป่าสารดูดความชื้นแบบเป่าลมที่ใช้งานได้จริง |
||
ATLAS COPCO CD25-260 เครื่องเป่าลมแห้ง การบำบัดอากาศ

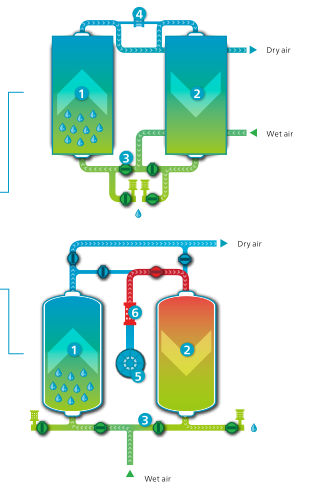

เครื่องดูดความชื้นทำงานอย่างไร
เครื่องทำแห้งแบบใช้สารดูดความชื้นประกอบด้วยสองอาคารซึ่งเต็มไปด้วยสารดูดความชื้นอากาศอัดเปียกจะผ่านสารโดยตรง ซึ่งจะดูดซับความชื้นสารดูดความชื้นมีความสามารถในการดูดซับที่จำกัดก่อนที่จะต้องทำให้แห้งดังนั้นการออกแบบหอคอยคู่ขณะที่หอหนึ่งกำลังทำให้อากาศแห้ง อีกหอหนึ่งกำลังสร้างใหม่
Atlas Copco นำเสนอเครื่องทำลมแห้งแบบดูดความชื้น 2 ประเภท ได้แก่ เครื่องเป่าแบบเป่าลมรุ่น BD+ (ศูนย์) และเครื่องทำลมแห้งแบบไม่ใช้ความร้อนรุ่น CD(+)ความแตกต่างอยู่ในกระบวนการสร้างใหม่
1. การทำให้แห้ง
อากาศอัดแบบเปียกไหลขึ้นด้านบนผ่านสารดูดความชื้นแบบดูดซับจากล่างขึ้นบน (1)
2. การฟื้นฟู
เครื่องดูดความชื้นแบบไม่ใช้ความร้อน – CD+:
อากาศแห้งจากทางออกของหอทำให้แห้งจะขยายตามความดันบรรยากาศและส่งผ่านสารดูดความชื้นอิ่มตัว บังคับให้ความชื้นที่ดูดซับไว้ออก (2 และ 4)
หลังจากดูดออกแล้ว วาล์วเป่าจะปิดและภาชนะจะถูกเพิ่มแรงดันอีกครั้ง
โบลเวอร์ (ศูนย์) ไล่สารดูดความชื้นให้แห้ง – BD+:
เครื่องเป่าลม (5) ใช้อากาศโดยรอบและเป่าผ่านเครื่องทำความร้อนภายนอก (6)จากนั้นอากาศที่ร้อนจะถูกส่งผ่านสารดูดความชื้นที่อิ่มตัว (2) เพื่อบังคับให้ความชื้นที่ดูดซับออกมา
3. การระบายความร้อน (BD+)
BD+ พร้อมการล้างข้อมูล:
หลังจากขั้นตอนการให้ความร้อน สารดูดความชื้นจะถูกทำให้เย็นลงโดยการขยายอากาศอัดแห้งออกจากทางออกของถังดูดซับ
หอคอยที่เปิดใช้งานใหม่อย่างร้อนแรง
BD+ ที่ไม่มีการกำจัด:
หลังจากขั้นตอนการทำความร้อน เครื่องเป่าลมจะรับอากาศแวดล้อมและส่งผ่านหอคอยที่เปิดใช้งานใหม่จากล่างขึ้นบน
4. การสลับ
หลังจากการสร้างใหม่ การทำให้แห้งจะเปลี่ยนจากหอคอยอิ่มตัวไปยังหอคอยที่สร้างใหม่ (3)

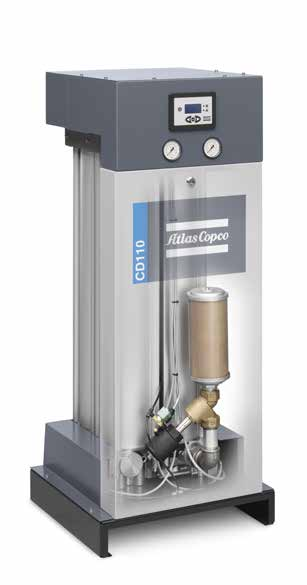

CD 25-260 การลงทุนที่แข่งขันได้และความน่าเชื่อถือที่ยอดเยี่ยม
1 การดำเนินงานที่เชื่อถือได้
ได้รับการออกแบบมาให้ทำงานได้อย่างน่าเชื่อถือที่การไหลเวียนของอากาศ 100% อย่างต่อเนื่อง ในขณะที่เครื่องอบผ้าส่วนใหญ่ในตลาดถูกสร้างขึ้นมาให้ทำงานที่ 70% ถึง 80% เท่านั้นซึ่งรวมถึงจุดน้ำค้างแรงดันคงที่ที่ -20°C/-5°F หรือ -40°C/-40°F ตามมาตรฐานจุดน้ำค้างแรงดันสามารถปรับได้ตามการเปลี่ยนแปลงตามฤดูกาลหรือการใช้งาน
2 การออกแบบท่อร่วม / วาล์วที่ไม่เหมือนใคร
• เส้นผ่านศูนย์กลางท่อขนาดใหญ่ช่วยลดแรงดันตกเพื่อการประหยัดพลังงานขั้นสูง
• วาล์ว 3/2 ที่ควบคุมด้วยระบบอิเล็กทรอนิกส์ช่วยลดความเสี่ยงของการพังทลายและให้การควบคุมที่เชื่อถือได้ระหว่างการไหลเวียนของอากาศที่ผันผวนด้วยการออกแบบใหม่นี้ การเปลี่ยนเรือทำงานได้อย่างไม่มีสะดุดแม้ในสภาวะที่สมบุกสมบัน
• ช่องเปิดสำหรับบริการทำให้ง่ายต่อการซ่อมบำรุงชิ้นส่วนที่เคลื่อนไหวของระบบวาล์ว
• การออกแบบตัวกรองที่ชาญฉลาดช่วยลดแรงดันตก เวลาในการสร้างใหม่ และการใช้พลังงานให้เหลือน้อยที่สุดเทคโนโลยี “swirl” ช่วยให้กระจายลมได้อย่างเหมาะสม และลดการสึกหรอของสารดูดความชื้น
3,ระบบควบคุมและตรวจสอบขั้นสูง
• แสดงผล 4 บรรทัดใน 23 ภาษา
• สัญญาณเตือนบริการและรีเลย์สัญญาณเตือนทั่วไป
• ตรวจสอบพารามิเตอร์ทั้งหมดเพื่อให้แน่ใจว่ามีความน่าเชื่อถือสูงสุด
• อนุญาตให้ซิงโครไนซ์กับคอมเพรสเซอร์ เปิด/ปิดเมื่อคอมเพรสเซอร์ทำ
• ข้อบ่งชี้การบริการ (4,000, 8,000 และ 40,000 ชั่วโมง) และคำเตือน
• เซ็นเซอร์จุดน้ำค้างแรงดันเสริมสำหรับการสลับขึ้นอยู่กับจุดน้ำค้าง
4 , บริการและบำรุงรักษาง่าย
• ถุงดูดความชื้นช่วยให้เปลี่ยนได้อย่างรวดเร็วโดยไม่ทำให้วัสดุดูดซับหกเลอะเทอะ
• สปริงคลุมถุงเพื่อป้องกันความเสียหายจากการเคลื่อนที่ของสารดูดความชื้นเนื่องจากแรงกดเป็นจังหวะ 5 ตัวกรองที่แนบมา
• ตัวกรองล่วงหน้า PD ที่ทนทานป้องกันการปนเปื้อนของน้ำมันเพื่อเพิ่มอายุการใช้งานของสารดูดความชื้นและรวมอยู่ในการติดตั้งในท่ออากาศ
• ตัวกรองหลัง DDp ปกป้องตาข่ายกรองอากาศจากฝุ่นดูดความชื้นและการปนเปื้อนของเครือข่าย และรวมอยู่ในการติดตั้งในท่ออากาศ
• ใช้ติดตั้งในท่อลม
• ประกอบและบำรุงรักษาง่าย
6 , ชุดล้างหัวฉีด
เสนอความยืดหยุ่นในการปรับแรงดันการหมุนเวียนให้เหมาะสมที่สุดสำหรับการใช้อากาศบริสุทธิ์ที่ต่ำที่สุดมาตรฐานคือ 7 บาร์;หัวฉีด 4 และ 10 บาร์มาแยกเป็นชิ้นส่วน
7 ตัวเลือกขั้นสูง
• ต้องใช้เซ็นเซอร์จุดน้ำค้างแรงดันสำหรับการสลับจุดน้ำค้าง
• ชุดติดตั้งบนผนัง.
ข้อกำหนดทางเทคนิค
| พิมพ์ |
กอ.รมน 8573-1 |
ความดัน จุดน้ำค้าง |
ความจุขาเข้า 100 ปอนด์ |
แรงดันตกไม่รวมตัวกรอง | ขนาดตัวกรอง | ขนาด (ยาว x กว้าง x สูง) | น้ำหนัก | |||||||
| กรองล่วงหน้า | ||||||||||||||
| องศาเซลเซียส | °ฉ | ลิตร/วินาที | ม.3/ชม | cfm | เปลือย) | psig |
0.01 มม 0.01 แผ่นต่อนาที |
1 มม | มม | นิ้ว | กิโลกรัม | ไอบีเอส | ||
| ซีดี 25 | [-:3:-] | -20 | -5 | 25 | 90 | 53 | 0.03 | 0.44 | PD25 | DDp25 | 401 x 620 x 1070 | 15.8 x 24.4 x 42.1 | 87 | 192 |
| ซีดี 35 | [-:3:-] | -20 | -5 | 35 | 126 | 74 | 0.06 | 0.86 | PD45 | DDp45 | 401 x 620 x 1070 | 15.8 x 24.4 x 42.1 | 87 | 192 |
| ซีดี 45 | [-:3:-] | -20 | -5 | 45 | 162 | 95 | 0.10 | 1.42 | PD45 | DDp45 | 401 x 620 x 1115 | 15.8 x 24.4 x 43.9 | 88 | 194 |
| ซีดี 55 | [-:3:-] | -20 | -5 | 55 | 198 | 117 | 0.16 น | 2.31 | PD65 | DDp65 | 401 x 620 x 1285 | 15.8 x 24.4 x 50.6 | 99 | 218 |
| ซีดี 65 | [-:3:-] | -20 | -5 | 65 | 234 | 138 | 0.24 | 3.45 น | PD65 | DDp65 | 401 x 620 x 1465 | 15.8 x 24.4 x 57.7 | 114 | 251 |
| ซีดี 90 | [-:3:-] | -20 | -5 | 60 | 324 | 191 | 0.48 | 6.99 | PD90 | DDp90 | 401 x 620 x 1615 | 15.8 x 24.4 x 63.6 | 124 | 273 |
| ซีดี 110 | [-:3:-] | -20 | -5 | 110 | 396 | 233 | 0.16 น | 2.31 | PD160 | DDp160 | 571 x 620 x 1285 | 22.5 x 24.4 x 50.6 | 165 | 364 |
| ซีดี 130 | [-:3:-] | -20 | -5 | 130 | 468 | 275 | 0.24 | 3.45 น | PD160 | DDp160 | 571 x 620 x 1465 | 22.5 x 24.4 x 57.7 | 197 | 434 |
| ซีดี 165 | [-:3:-] | -20 | -5 | 165 | 594 | 350 | 0.41 | 5.87 | PD215 | DDp215 | 571 x 620 x 1615 | 22.5 x 24.4 x 63.6 | 211 | 465 |
| ซีดี 195 | [-:3:-] | -20 | -5 | 195 | 702 | 413 | 0.24 | 3.45 น | PD215 | DDp215 | 738 x 620 x 1465 | 29.1 x 24.4 x 57.7 | 273 | 602 |
| ซีดี 260 | [-:3:-] | -20 | -5 | 260 | 936 | 551 | 0.45 | 6.48 น | PD265 | DDp265 | 738 x 620 x 1615 | 29.1 x 24.4 x 63.6 | 298 | 657 |
เงื่อนไขอ้างอิง BD + : ข้อมูลประสิทธิภาพตามมาตรฐาน ISO 7183:2007
อุณหภูมิอากาศเข้าของคอมเพรสเซอร์: 35°C/100°F
ความชื้นสัมพัทธ์ขาเข้า: 100%
เงื่อนไขอ้างอิง BD + ZP (Zero Purge):
ข้อมูลประสิทธิภาพตามมาตรฐาน ISO 7183:2007
อุณหภูมิอากาศแวดล้อม: 25°C/77°F
ความชื้นสัมพัทธ์ในอากาศแวดล้อม: 60%
